PENGISAR TELUR MOTOR DC

GROUP MEMBERS

NURUL SYIFA BINTI HASBULLAH (01DIP15F1071)
TAN SEIW YING (01DIS15F2033)
ARIFAH AHMAD (01DIP15F1046)
HUSZNA IZZATIE BINTI HAIRUL SHAMSUL (01DIP15F1041)

SYNOPSIS

Pengisar telur merupakan satu alat yang akan mengisar telur mengikut kelajuan yang ditetapkan sendiri oleh pengguna. Contohnya, pengguna boleh menetapkan kelajuan sama ada perlahan,sederhana atau laju.

LIST OF HARDWARE AND SOFTWARE

HARDWARE :

1.  LED
2. PIC16F877A
3. Relay
4. Power Supply Circuit
5. Transistor
6. Resistor
7. Capasitor
8. Slot Battery
9. Battery
10. Switch
11. Motor DC

SOFTWARE :

1. MPLAP IDE (32 bit)
2. Proteus 8 Professional

CIRCUIT DIAGRAM FOR THIS PROJECT

CODING

#include<htc.h>

void delay(unsigned long);

#define _XTAL_FREQ 20000000

__CONFIG  (0x3F3A);



#define SW1             RB7

#define button_reset    RB6

#define     MOTOR    RC7

void main(void)

{

TRISB=0b11000000;

PORTB=0b00000000;

TRISC=0b00000000;

PORTC=0b00000000;

while(1)

{

if (( SW1== 1 )&&(button_reset == 0 ))

{

if( SW1 == 1 )

{

MOTOR = 1;

}

}

else if (( SW1== 1 )&&(button_reset == 1 ))

{

if( SW1 == 1 )

{

MOTOR = 0;

}

}

}

}

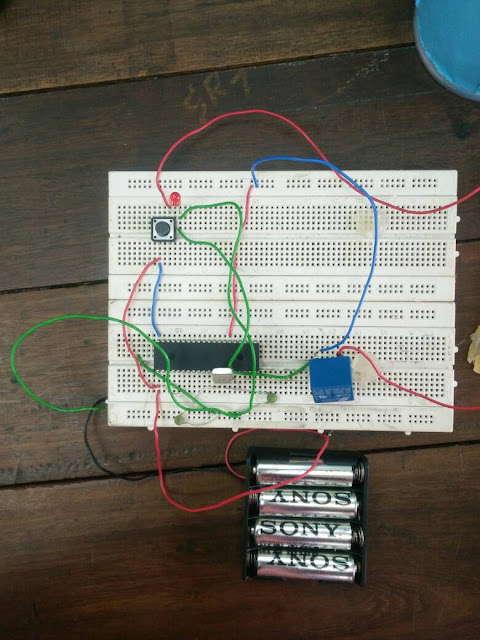

PICTURES & VIDEO
